از جمله تجهیزات مهمی که در پسیو شبکه فیبر نوری کاربرد دارد انواع اسپلیتر فیبر نوری است که شاید برایتان سوال پیش آید که این دستگاه چه کاربردی نیز دارد که در پاسخ به این سوال باید گفت که توزیع کننده سیگنال نوری به دو یا چند سیگنال نوری است و جزو دستگاه های توزیع کننده قدرت نوری محسوب میشود . چرا که از اهمیت بالایی در سیستمم های مخابراتی برخوردار است گه همچنین دارای دو نوع سیستم مختلف : PLC و FBT است . در ادامه این مقاله از مجله بصیر قرار است به طور کاملتر به بررسی اسپلیتر فیبر نوری بپردازیم.
اسپلیتر فیبر نوری چیست؟
اگر بخواهیم به طور کلی اسپلیتر را که یکی از انواع تجهیزات فیبر نوری می باشد، توضیح دهیم باید بگوییم که از دیگر اجزای کلیدی FTTH محسوب میشود که در کاربردهایی مانند : تقسیم یک پرتو فیبر نوری به چند پرتو به نسبت تقسیم مشخص شده و رساندن عملکرد مدارهای نوری به حداکثر و از جمله کاربرد دیگر اسپلیتر فیبر نوری در بهبود بهره وری زیرساخت‌های نوری نیز استفاده میشود .
نحوه کارکرد اسپلیتر فیبر نوری
نحوه کارکرد اسپلیتر فیبر نوری معمولا به این صورت که عمدتا در ورودی و خروجی برای افزایش دادن در عملکرد مداری شبکه های نوری دارای تعداد بسیاری ترمینال است . که عملکرد این دستگاه این است که قادر به تقسیم یک یا چند پرتو نوری در یک نرخ مشخص شده است .

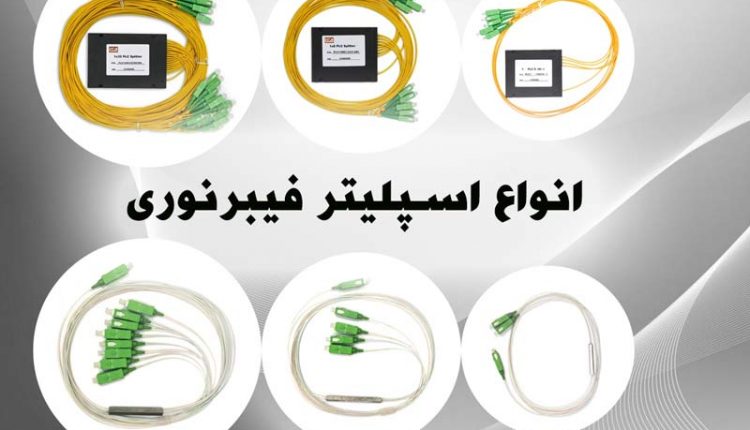

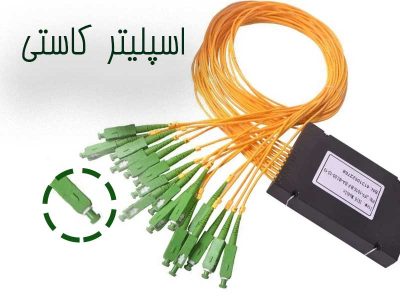

انواع اسپلیتر فیبر نوری کدامند؟
در مبحث انواع اسپلیتر فیبر نوری ،همانطور که میدانید هر تکنولوژی بر اساس ساختار و … میتواند به چند دسته مختلف دسته بندی شود . که با توجه به اینکه اسپلیتر فیبر نوری به دو نوع FBT (دو مخروطی فیوژن شده) و PLC (مدار سطحی سبک) در بازار وجود دارد که در ادامه به انواع مختلف آن خواهیم پرداخت.
اسپلیتر فیبر نوری FBT
با توجه به اینکه از ساخت اسپلیتر ها 20 سال است که گذشته اما نحوه ساخت آن کامل شده است و اگر بخواهیم اسپلیتر فیبر نوری FBT را که یکی از انواع اسپلیتر فیبر نوری می باشد را با اسپلیترهای PLC مقایسه کنیم باید بگوییم که اسپلیتر FBT هزینه ساخت کمتری نیز دارد و در کل برای استفاده کاربر قیمت مقرون به صرفه ای دارد که از نظر هزینه دیگر به دغدغه های کاربران اضافه نمیشود. نحوه تولید اسپلیتر فیبر نوری FBT اینگونه است با پیچاندن دو فیبر نوری به یکدیگر است که برای امتداد آن نیز کاربرد دارد . که در آخر با کشیده شدن به سوی این دو تار منجر به اتصال در نقطه گرم میشود و پس از ترکیب به یک مخروط تبدیل میشود .
- مزایای اسپلیتر فیبر نوری FBT
- از جمله محصولات شناخته و تولید آسانی نیز دارد که از نظر هزینه در هنگام تولید قیمت مناسبی دارد .
- قادر به تغییر در تعداد تقسیم است .
- قادر به کار در سه طول موج عملیاتی : 850nm , 1310nm , 1550nm است .
- معایب اسپلیتر فیبر نوری FBT
- دارای محدودیت در طول موج کاری است .
- دارای محدودیت در استفاده از درجه حرارتی حین کار .
- امکان دارد در تغییر دما شکست بالا وجود دارد .
بیشتر بدانید : کاربرد فیبر نوری در صنایع نظامی
اسپلیتر فیبر نوری PLC
اسپلیتر فیبر نوری PLC یک تکنولوژی جدید است که یک راه حل مناسب برای تقسیم زیاد است . نحوه کارکرد این اسپلیتر به این صورت است که سیگنال ورودی به اسپلیتر را با تقسیم سیگنال نوری در چیپ که منجر به ایجاد چندین خروجی میشود . و اینکه چیپ در تقسیم نوری مقدور به دسترسی به 64 خروجی است . بیشترین کاربردی که اسپلیتر PLC دارد در پروژه‌های بزرگ میباشد . چرا که حساسیتی در طول موج وجود ندارد که برای انتقال طول موج چندگانه کاربرد بسیار دارد . و همچنین از ساختار فشرده ای تشکیل شده است که باعث شده در طمان نصب فضای زیادی را اشغال نکند .
مزایای اسپلیتر فیبر نوری PLC
- کیفیت بالا.
- دقت بالا.
- مناسب برای انواع طول موج.
- طراحی مناسب.
- دارای محدودیت دمایی در هنگام کارکرد وسیع.
معایب اسپلیتر PLC
- دارای ساختار پیچیده در تکنولوژی .
- قیمت بالا به نسبت اسپلیترFBT

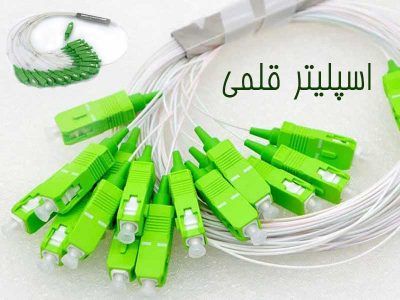

انواع اسپلیتر فیبر نوری از لحاظ ساختار
همانطور که گفته شد هر اسپلیتر از لحاظ ساختار و عملکرد در انواع دسته بندی ها قرار میگیرد.
- اسپلیتر فیبر نوری 1:2 (یک به دو)
- اسپلیتر فیبر نوری 1:4 (یک به چهار)
- اسپلیتر فیبر نوری 1:8 (یک به هشت)
- اسپلیتر فیبر نوری 1:16 (یک به شانزده)
- اسپلیتر فیبر نوری 1:32 (یک به سی و دو)
- اسپلیتر فیبر نوری 1:64 (یک به شصت و چهار)
- اسپلیتر فیبر نوری 1:128 (یک به صد و بیست و هشت)
- اسپلیتر فیبر نوری 2:4 (دو به چهار)
- اسپلیتر فیبر نوری 2:8 (دو به هشت)
- اسپلیتر فیبر نوری 2:16 (دو به شانزده)
- اسپلیتر فیبر نوری 2:32 (دو به سی و دو)
- اسپلیتر فیبر نوری 2:64 (دو به شصت و چهار)
- اسپلیتر فیبر نوری 2:128 (دو به صد و بیست و هشت)
- و همچنین کاربرد اسپلیتر 1:N (یک به N) در شبکه‌های نوری پسیو ستاره استفاده میشودد .
- که همچنین کاربرد 2:N (دو به N )در شبکه‌های نوری پسیو حلقه استفاده میشودد.
