ماژول های فیبر نوری BiDi یک ماژول فرستنده و گیرنده نوری فشرده است که از فناوری WDM (مالتی پلکسی تقسیم طول موج) استفاده می کند و با قرارداد چند منبع SFP (MSA) مطابقت دارد. فناوری دو جهته به معنای حالت ارتباطی است که داده ها را در هر دو جهت (ارسال و دریافت) از طریق فیبر نوری پردازش می کند، که به ماژول های فیبر نوری BiDi اجازه می دهد تا داده ها را به/از دستگاه های شبکه متصل (مانند سوئیچ های شبکه یا روترها) از طریق یک فیبر نوری واحد انتقال و دریافت کنند.
ماژول BiDi چگونه کار می کند؟
ماژول‌های BiDi مجهز به جفت‌کننده‌ها/دیپلکسرهای WDM هستند تا داده‌های ارسال شده روی یک فیبر را با استفاده از طول‌موج‌های مختلف نور ترکیب یا جدا کنند. ماژول های فیبر نوری BiDi باید به صورت جفتی مستقر شوند. با این حال، برای BiDi، ما باید از دو ماژول استفاده کنیم: یکی برای جهت بالا (“U”) و دیگری برای پایین (“D”) – هر قسمت یک طول موج مخالف ارسال می کند. به عنوان مثال، از نقطه A یک فرستنده و گیرنده نصب کرده ایم که TX را در طول 1310 نانومتر به سمت نقطه B روی یک فیبر واحد منتقل می کند. در نقطه B یک فرستنده و گیرنده وجود دارد که RX را در 1310 نانومتر دریافت می کند و در همان فیبر به نقطه A در 1490 نانومتر ارسال می کند. در نقطه A فرکانس RX در 1490 نانومتر گوش می دهد.
انواع ماژول BiDi

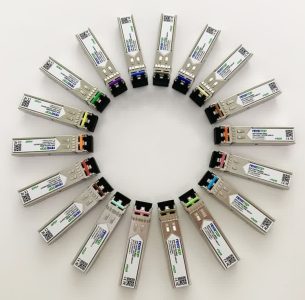

انواع رایج ماژول های فیبر نوری BiDi که در شبکه های امروزی استفاده می شوند، SFP های 1G/10G BiDi هستند. متداول ترین طول موج های نوری برای این ماژول 1310/1490 نانومتر، 1490/1550 نانومتر و 1310/1550 نانومتر است. آنها برای استقرار 1/10 گیگابایت طراحی شده اند و می توانند تا فاصله 80 کیلومتری برسند. انواع BiDi نیز برای فرم فاکتور XFP X2 برای 10G، GBIC برای 1G موجود است.
ماژول 25G SFP28 BiDi از اتصالات تا 10 کیلومتر از طریق فیبر تک حالته پشتیبانی می کند و از اتصال دهنده های LC استفاده می کند. طول موج ها 1330TX/1270RX و 1270TX/1330RX هستند.
ماژول 100G QSFP28 BiDi CWDM4 از اتصالات تا 2 کیلومتر روی فیبر تک حالته پشتیبانی می کند و از اتصال دهنده های LC استفاده می کند. طول موج 1271 نانومتر، 1291 نانومتر، 1311 نانومتر و 1331 نانومتر است.
40GBase QSFP+ BiDi دارای دو کانال 20G است که از اتصالات تا 100 متر در OM3 MMF و تا 150 متر در OM4 MMF پشتیبانی می کند. از کانکتور LC Duplex استفاده می کند و طول موج آن 850 نانومتر است. QSFP+ BiDi یک راه حل مقرون به صرفه برای ارتقاء 10G به 40G است.
چرا ماژول BiDi؟
ماژول BiDi به دلیل مزایای بی نظیرش به تدریج به یک راه حل محبوب و مقرون به صرفه برای مرکز داده و زیرساخت فناوری اطلاعات تبدیل می شود:
-
ظرفیت شبکه خود را دو برابر کنید
یکی از مزایای BiDi این است که به شما امکان می دهد از تمام رشته های فیبر خود استفاده کامل کنید و بنابراین می توانید ظرفیت شبکه خود را دو برابر کنید. این به این دلیل است که از یک رشته برای انتقال اطلاعات در هر دو جهت استفاده می شود، به عنوان مثال، اگر یک کابل شش رشته ای دارید، می توانید از هر شش پایه به جای سه پایه برای یک جهت و سه پایه برای سمت دیگر استفاده کنید.
-
قابلیت اطمینان
مزیت دیگر افزایش قابلیت اطمینان است، راه حل های تک رشته ای به دلیل اتصالات و نقاط پایانی کمتر مستعد خطاهای اتصال هستند.
-
هزینه
با کاهش رشته‌های فیبر به نصف، تعداد پچ‌کوردها و پورت‌های پچ پنل را می‌توان کاهش داد و همچنین میزان فضای سینی اختصاص داده شده به مدیریت فیبر را کاهش داد.
از ماژول های BiDi کجا استفاده می شود؟
ماژول‌های BiDi معمولاً در برنامه‌هایی مانند استقرار شبکه‌های PON دسترسی به اتصال P2P (نقطه به نقطه)، ویدیوهای دیجیتال و برنامه‌های تلویزیون مدار بسته (CCTV) مستقر می‌شوند. آنها را می توان بر روی سرورها، سوئیچ ها، روترها، OADM برای ارائه سیستم های انتقال نوری با سرعت و پایداری بالا، و شبکه های شهری (MAN) نصب کرد. علاوه بر این، فرستنده‌های 25/50G BiDi مورد استقبال شبکه‌های 5G قرار می‌گیرند، زیرا می‌توانند منابع فیبر را ذخیره کنند و از پهنای باند بالا، تأخیر بسیار کم و قابلیت اطمینان بالا برای انتقال داده پشتیبانی کنند
